Debug прошивка Xerox B205 B210 B215

03/03/2020
Debug прошивка Xerox B205 B210 B215

Прошивка принтеров Xerox B205 B210 B215 с помощью дебаг-кабеля.

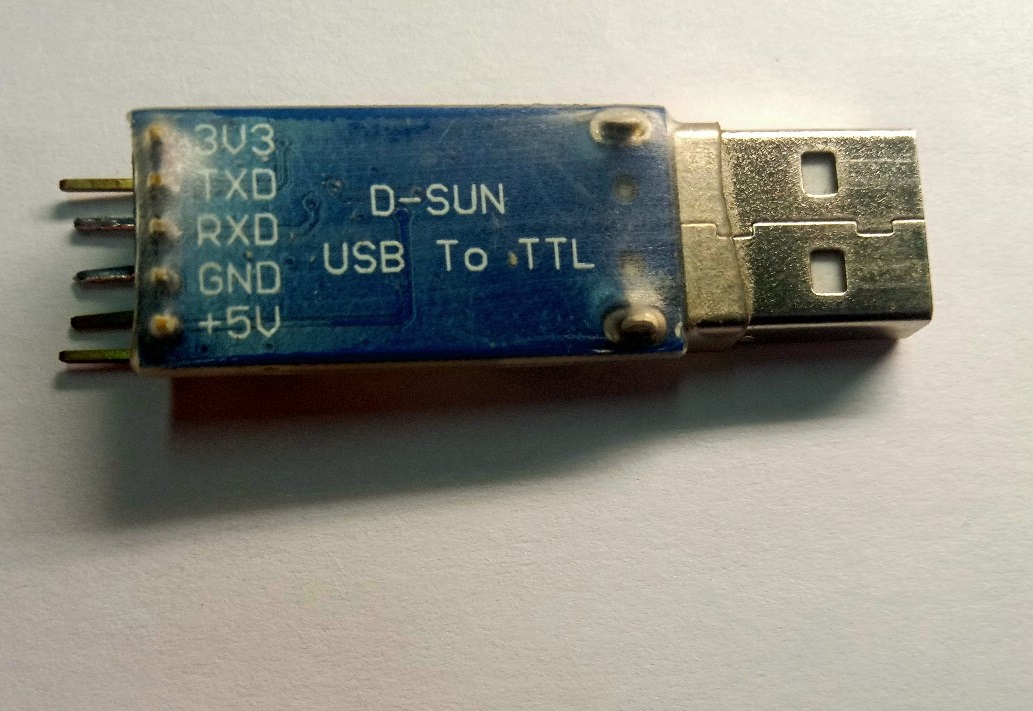

Для прошивки вам понадобится дебаг-кабель (RS232 to TTL или USB to TTL адаптер). Современные ПК и ноутбуки, как правило, не имеют COM-порта, поэтому мы будем использовать USB-свисток на базе PL2303



Подключим его к USB-порту компьютера и установим драйверы , в диспетчере устройств должен появиться виртуальный COM-порт, запомним его номер (COM4).

Снимаем боковую крышку принтера и видим главную плату.

Припаиваем провода.

Далее устанавливаем и настраиваем терминальный клиент. Подойдет любой, мне нравится PuTTY. Настраиваем параметры подключения:

Сохраняем параметры нажав кнопку Save.

Проверяем все параметры для успешной прошивки:

  • Подключен дебаг-кабель к компьютеру и принтеру
  • Установлен драйвер виртуального ком-порта (только в случае usb)
  • Принтер подключен к сети 220 и к компьютеру по usb-кабелю. Принтер находится в выключенном состоянии.
  • Запущен терминальный клиент

Открывем окно терминала, нажимаем  и держим любую клавишу на клавиатуре, включаем принтер.
В окне терминала должна появиться надпись a1500_3065 #

Вводим с клавиатуры команду fl и нажимаем [Enter]

Перетаскиваем файл прошивки на usbprns2.exe

Должен начаться процесс прошивки, дожидаемся окончания и перезагрузки принтера.

После успешной прошивки принтер игнорирует чипы и показывает 100% тонера и 100% драм-картриджа.
